消防电源监控探测器(无屏)

您的位置:首页 >> 产品展示 > 消防电源监控系统
消防电源监控探测器(无屏)

消防电源监控探测器(无屏)

产品概述:

0
  • 产品描述

一、概述

      针对火灾发生,消防人员在灭火时,经常因消防设备短路、断路、过压、欠压、过流以及缺相、错相、过载等故障且长时间未检修的情况下,消防设备电源很容易出现故障,导致消防设备不能够正常运行,影响消防人员灭火,从而未能保障人民生命财产安全。消防设备电源监控系统,通过应用不同的监控模块对消防设备电源的电压、电流及开关状态实时监控,反映当前消防设备电源的工作状态信息。

       我公司生产的GHXF系列消防设备电源监控系统,产品符合国家标准GB28184-2011《消防设备电源监控系统》的要求,能够对消防设备的电源进行实时监控,通过检测消防设备电源的电流、电压值和开关量状态等参数,从而判断电源设备是否存在着过压、欠压、过流、缺相、错相等故障信息,并通过MODBUS或者物联网系统,传至安装于消防控制中心的监控主机,实时显示报警信息、地址、方位等,并自动存储报警信息,从而达到预警的作用,为消防设备供给电源的在线监控保驾护航。

二、产品特点

1、满足国家标准GB28184-2011《消防设备电源监控系统》的要求;

2、监测消防设备主、备电源的工作状态;

3、监测消防设备主、备电源过压、欠压、缺相、过流等故障;

4、监测消防设备主、备电源中断供电故障;

5、监测消防设备剩余电流;

6、采用DC24V工作电压,确保系统及人身安全;

7、以直接压接方式采集电压信号,误差小于1%;

三、技术参数

供电电压DC24V+-10%由监控器或中继器集中供电
额定功率正常监控状态:≤S0.5W 报警状态:S1W
总线通信方式RS485总线
电源线NH-BV-2×2.5mm2
通讯线ZR-RVS-2×1.5mm2
输出参数一路无缘触点,报警或控制输出
地址编码每台传感器均具有唯一地址编码
隔离器每台传感器内自带隔离器
报警延时0-60s可调,现场可设定
报警参数欠压(60%~100%可设定),过压(100%~120%可设定),过流(100%~120%可设定),剩余电流(100mA~1000mA可设定)
显示界面6位LCD显示,LED指示
环境温度-20℃~+70℃
环境湿度相对湿度≤95%不结露
海拔高度≤4500m
防护等级IP30
安装方式壁挂式
通讯设置无屏厂家设置
报警声光报警

四、布线、安装注意事项

1、根据国家标准《消防控制室通用技术要求》GB25506-2010确定消防设备电源监控系统的具体设置场所。消防设备电源监控系统宜安装在各种消防设备电源,如消火栓(消防炮)系统、自动喷水灭火系统、水喷雾(细水雾)灭火系统、雨淋喷水系统(泵供水方式)、泡沫灭火系统、干粉灭火系统、气体灭火系统、防烟排烟系统、防火门和卷帘系统、消防电梯、消防应急照明和疏散指示系统、消防设备应急电源(EPS)、消防设备直流电源等。

2、系统应采用总线集中式供电,宜采用DC12V-DC24V之间。消防应急电源故障时,确保系统供电连续可靠性。系统主机应配有UPS电源,系统电源总线与报警总线应独立穿管,建议采用穿管SC20。报警总线应采用屏蔽双绞线,防止强电磁场干扰信号。电流/电流检测模块宜设置在建筑内为消防设备供电的主电源和消防电源的配电柜输出端,消防电气控制装置(包括水泵控制器、风机控制器等)的双路电源输入与输出端。

3、电流/电压检测模块可设置在消防控制室以外的独立供电消防设备中,如在火灾报警控制器或消防联动控制器上没有显示,应在其电源的输出端设置电压传感器或电流传感器:电气火灾监控设备、可燃气体控制器、防火卷帘控制器、气体灭火控制器、线型光纤感温火灾探测器、空气采样式感烟火灾探测报警器、传输设备、火灾显示盘等其它消防设备。

5、电流/电压传感器建议装载消防应急电源配电箱体内部,消防设备电源监控系统安装完毕之后,将系统通电后,分别对电流/电压传感器和监控主机逐个进行联网检查,并设置对应的分机地址码,同事检测和校验电流/电压传感器所采集的电压、电流信号,显示值与实际值是否一致。模拟电源中断、缺相等故障,观察是否可靠运行,系统主机是否显示故障类型、地址等信息,查询与打印故障信息,并填写系统运行电气参数,以便日后检查与校验,操作人员应熟悉系统的设置和故障排除。

五、消防电源监控系统应用场合速选表


交流单相电压交流单相电压、电流等交流三相电压交流三相电压、电流等直流电压直流电压、电流等

消防控制室
火灾自动报警系统
消火栓系统
自动喷水灭火系统
气体灭火系统
泡沫灭火系统
干粉灭火系统
防排烟系统
防火卷帘
消防电梯
应急广播
应急照明
100M及以上公共建筑消防设备(单相)
消防设备(三相)
非消防设备(单相)
非消防设备(三相)
一类高层公共建筑消防设备(单相)
消防设备(三相)
非消防设备(单相)
非消防设备(三相)




注:根据《消防设备电源监控系统》(报批稿)、《民用建筑电气设计规范》JGJ16-2008和《建筑设计防火规范》(2010年征求意见稿)选择,选择项“●”为应选项,“○”为可选项。

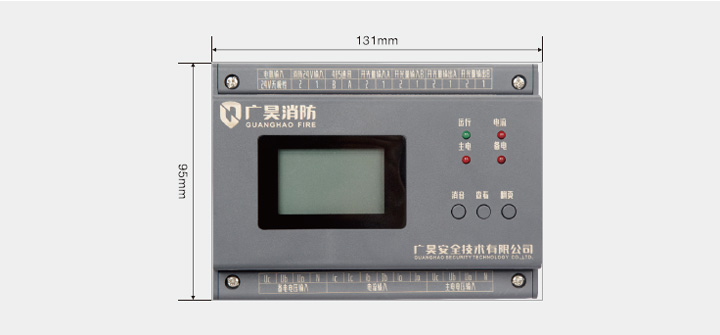

六、外形尺寸
