GHNB-MD电气火灾剩余电流探测器
您的位置：首页 >> 产品展示 > 电气火灾系统-
GHNB-MD电气火灾剩余电流探测器
GHNB-MD电气火灾剩余电流探测器
产品概述：分体式GHNB-MD系列剩余电流式电气火灾监控器集过电流、剩余电流、温度的检测、预警、报警、消防联动及通讯等多种功能于一体，适用于三相四线制380V及单相制220V 的电气线路中，产品具有智能化分析能力的新型防火设备。当供电设备发生电气事故时，监控器能发生报警声及时提醒工作人员检查故障，排除可能发生的电气隐患，防止事故发生。
- 产品描述
概述
分体式GHNB-MD系列剩余电流式电气火灾监控器集过电流、剩余电流、温度的检测、预警、报警、消防联动及通讯等多种功能于一体，适用于三相四线制380V及单相制220V 的电气线路中，产品具有智能化分析能力的新型防火设备。当供电设备发生电气事故时，监控器能发生报警声及时提醒工作人员检查故障，排除可能发生的电气隐患，防止事故发生。
分体式GHNB-MD型系列剩余电流式电气火灾监控器适用于小区楼房、医院、图书馆、机房、集贸市场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境，分体式GHNB-MD系列剩余电流式电气火灾监控器既可以联网使用也可以独立使用。主要功能
＞ LED数码管显示界面
＞ 监控参数实时显示
＞ 远程控制（断路器脱扣）
＞ 漏电保护及声光报警
＞ 现场温度检测与控制（可选）
＞ 是否脱扣可由用户设置
GHNB-MD系列A 型监控
●剩余电流监测功能
●温度监测功能
●预警/ 报警/ 脱扣功能
●CAN 总线通讯功能
●消防联动功能
●液晶中文显示功能
●报警记录查询功能
注：本机需与HY、HF测器配合使用
GHNB-MD系列B型监控
●剩余电流检测功能
●温度监测功能
●预警/ 报警/ 脱扣功能
●消防联动功能
●数码显示功能
●CAN 总线通讯功能.

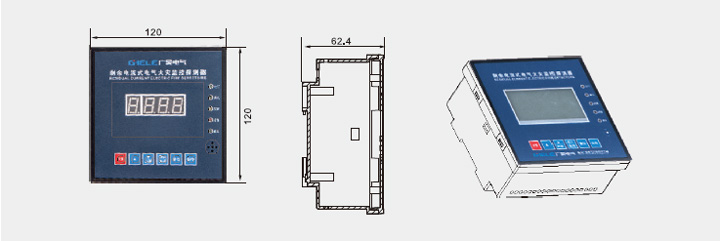

注：本机需与HY、HF测器配合使用外形及安装尺寸
主要技术参数
产品型号 H ZY-D₂系列 额外工作电流In(A) 16A~1600A 额外工作电压Ue(V) AC220V 剩余电流预警、报警值 20mA-1000mA 可任意设置 温度预警、报警值 20℃ ~150℃可任意设置 漏电回路数 1~16 回路 温度回路数 1~4 回路 报警保护 可设置保护或不保护 保护动作 ≤ 0.5s 报警输出 干触点容量AC220V/5A 脱扣输出 干触点容量AC220V/5A 脱扣通道 1~16 个通道 安装方式 导轨或底板螺钉 显示方式 全中文液晶显示 / 数码显示 消防联动 DC24V 通讯方式(订货时选择) CAN 总线( ≤ 10Km) 报警声响 ≥ 70dB 注意事项
1. 严禁私自拆卸本监控器，否则由此引发的一切后果将与本公司无关。
2. 本监控器的使用安装必须要由专业人员进行操作，操作之前务必仔细阅读本说明。
3. 由探测器引发断路器脱扣之后务必排查原因，确认消除之后才能进行合闸操作
4. 务必区分接地线和零线，在监控回路中零线必须穿过互感器。
5. 选用探测器时，应注意探测器上的技术参数是否和实际应用中的要求相符合。
6. 周期性的检查，清楚外壳、散热孔表面的积尘，注意接线端子的连接状态，保持牢靠绝缘。
7. 使用和储存、运输过程中，不得遭受到雨水侵蚀、阳光曝晒、猛烈撞击，以免破坏监控器的稳定性和准确性。
8. 监控器的报警设定值应考虑配电系统及用电设备的正常漏电值。

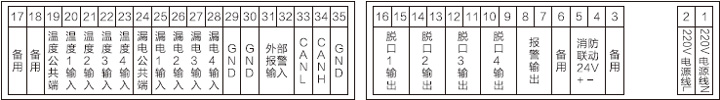

接线端子示意图
