GH-G5S 电气火灾组合成

产品概述

组合式剩余电流式电气火灾监控探测器，是我公司严格按照国家标准GB14287.2005《剩余电流式电气火灾监控探测器》开发设计。设计参考国际先进技术并根据国内配电网络现状开发的新型剩余电流式电气火灾监控探测器（以后均简称为监控器）。本监控器适用于交流50/60HZ，额定工作电压220V，额定工作电流16-160A的配电回路中，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统和加油站、宾馆以及人员密集的建筑等场所的用电系统，可以有效的保障用电安全和防止电气火灾的发生。

产品结构和原理

监控器为一体式火灾监控探测器 , 将传统的漏电断路器结合当前普遍采用的分体式火灾监控探测器合二为一 , 在保证了传统型漏电断路器安装方便的条件下又能充分展现出数字型剩余电流监控系统的快速、准确、高效和易维护等多种优点。本监控器内置高精度剩余电流互感器，结合高性能的微处理芯片，实时采集剩余电流值，并将其显示到数码管上，同时可以通过485通讯总线对其进行后台监控。

工作环境

1、温度：-5℃~40℃ 湿度：≤60%

2、海拔：≤2000m（超过后需要降容使用，降低额定电流）

3、环境：无导电粉尘、无腐蚀性易燃性气体、不直接受到雷雨侵袭；避免强烈的

阳光直射，避免液晶屏的极速老化；远离强磁场干扰，任意方向的磁场

强度不应超过地磁场的5倍。

使用要求

产品的安装使用之前应首先阅读本产品的使用说明书，了解产品的性能和工作要求

1、无外箱的监控器应该安装在非电专业人员以及未成年人接触不到的地方

2、产品的接线应符合规范，接线端子螺丝必须拧紧固定，不得松动

3、各接口线必须确保无误，以防止接错时损坏内部元器件或造成其他损失

4、安装时应注意不能有异物落入监控器

5、工作电源应符合要求，不能超过或低于极限值否则将烧毁产品或不能正常工作

6、安装完毕后试运行系统，注意有误异常情况

7、定期对探测器进行自检测试，以确保其动作性能

产品特点

□ 数码管显示，简洁直观

□ 一体式设计，安装维护简单明了

□ 同时具备剩余电流检测和温度检测功能

□ 产品能独立运行，完成所有功能需求，亦能组网监控，联动报警

□ 探测器剩余电流报警值可以在50~999mA中任意设定

□ 采用现场总线通讯技术和工业标准modbus通信协议

□ 事件自动存储、记录上一次的报警值

主要功能

＞ 漏电检测

＞ 温度检测

＞ 通讯口与供电口共用

主要技术参数

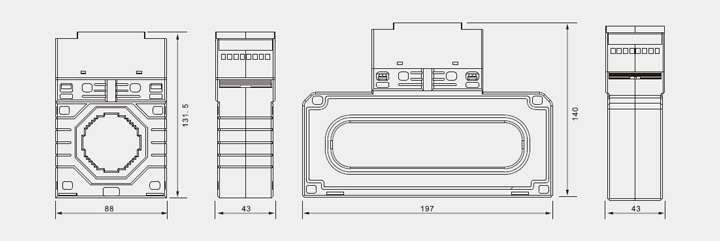

外形及安装尺寸
