消防电源监控系统的组成及安装注意事项?
发布时间:2016/5/13

0引言

建(构)筑物的消防安全很大程度上取决于消防设备的好坏,而消防设备能否正常工作又取决于供电电源的工作状态。一直以来,因消防设备电源失控造成消防设备失灵,致使火灾蔓延的事情屡有发生,特别是在社会供电紧张、设备质量不佳、安全意识淡薄的时期,这一问题更显得尤为突出。因此,如何从技防手段上实现对消防设备供电电源的实时监测,一直受到公安消防部门的高度重视。2011年7月1日开始贯彻实施的国家标准GB 25506-2010《消防控制室通用技术要求》中做出了“消防控制室应能显示系统内各消防用电设备的供电电源和备用电源的工作状态和欠压报警信息”的强制性规定。而国家标准《消防电源监控系统》(GB28184-2011)也由国家标准化管理委员会于2011年12月30日批准发布,将于8月1日起实施。

1消防设备电源监控系统设置场所

1.1消防设备电源监控系统的设置场所

根据国家标准《消防控制室通用技术要求》(GB25506-2010)确定了消防设备电源监控系统的具体设置场所。消防设备电源监控系统宜安装在各种消防设备电源,如“消火栓(消防炮)系统、自动喷水灭火系统、水喷雾(细水雾)灭火系统、雨淋喷水灭火系统(泵供水方式)、泡沫灭火系统、干粉灭火系统、气体灭火系统、防烟排烟系统、防火门和卷帘系统、消防电梯、消防应急照明和疏散指示系统、消防设备应急电源(EPS)、消防设备直流电源等。

1.2消防设备电源传感器的设置部位

消防设备电源传感器是对消防设备的供电电源进行监测,应保证整个消防系统的供电电源工作状态均能在消防设备电源监控器上或消防控制室内实时显示。宜设置在下述部位:建筑内为消防设备供电的主电源和消防电源的配电柜输出端;消防电气控制装置(包括水泵控制器、风机控制器等)的双路电源输入端与输出端;设置在各防火分区内的消防设备电源装置(给各消防设备供电的直流电源)的输出端;为消防设备供电配电箱的输出端;消防设备应急电源的输入端与输出端;应急照明配电箱的输出端;集中电源型消防应急灯具专用应急电源的输入端与输出端;多路主电源供电的设备应监控其各主供电回路输入端;设置在消防控制室以外的独立供电的下述消防设备的工作状态如在火灾报警控制器或消防联动控制器上没有显示,应在其电源的输出端设置电压传感器或电流传感器:电气火灾监控设备;可燃气体控制器;防火卷帘控制器;气体灭火控制器;线型光纤感温火灾探测器;空气采样式感烟火灾探测报警器;传输设备;火灾显示盘等其他消防设备。

2消防设备电源监控系统主要组成及功能

2.1消防设备电源监控系统组成

安科瑞AFPM型消防设备电源监控系统作为消防联动控制系统的必要子系统,一般设置在消防控制中心,由电源状态监控主机、监控传感器(包括电压传感器、电流传感器、电压/电流传感器等全部或部分组成)及系统总线组成。整个监控系统功能全面,安全可靠,探测准确,性价比高,系统内部采用RS485网络通信,对外提供Modbus-RTU通信协议,以满足其他标准系统的连接。

2.2消防设备电源监控系统功能

该系统实现了在消防控制室内有效的实时监测并显示各个消防用电设备供电电源和备用电源工作状态的各项技术要求,适用于新建、扩建和改建的工业与民用建筑。作为一种预报警系统,其优点是可以提前对消防设备电源故障进行报警。该系统主要监测消防设备电源的相关电气参数,在电源发生过压、欠压、过流、缺相等故障和异常、相关参数不在设定值要求范围内时能发出报警信号,并在系统中指示报警具体部位,且记录并保存警报信息。避免火灾发生时消防设备不能正常使用而导致不能有效地控制火灾的蔓延,使火灾发生时消防设备能高效快速地投入工作。

3设计案例

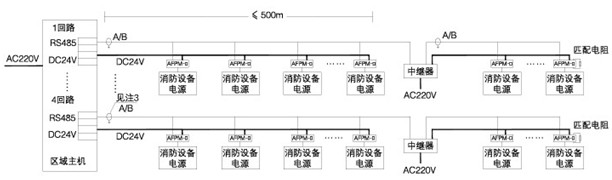

(1)中小型监控系统网络拓扑结构图

1)模块AFPM-□为传感器(监控模块)。监控器(主机)能接收并显示被监控消防设备电源的工作状态和中继器的工作状态。

2)传输距离大于500m时,需加中继器,1合中继器占用1个传感器(监控模块)地址,中继器的AC220V电源线采用3*1.5mm^2,由现场消防电源或消防监控室监控器(主机)提供。

3)传输方式为RS485总线,图中以A/B表示,其电缆屏蔽层应与监控器(主机)的保护接地可靠连接。

4)每一种传感器(监控模块)通过编码开关设定与监控器(主机)的通信地址。

5)根据工程需要在通信线上最远端传感器(监控模块)处宜连接120Ω-10KΩ/1W匹配电阻,提高通信稳定性。

6)一般电源监控器(主机)有4个输出回路,每个回路可连接32个传感器(监控模块)。特殊情况下可扩展更多回路。

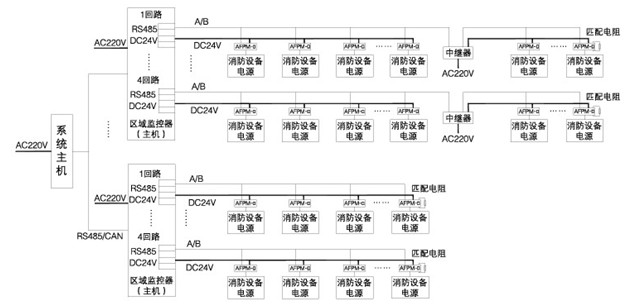

(2)大型监控系统网络拓扑结构图

1)此系统用于建筑群或现场设备较多,需要分为多个区域的情况。

2)每个区域监控器(主机)可采集128个传感器(监控模块),特殊情况可扩展。

3)监控器(主机)供电主要电器AC220V,备用电源可自带,也可现场提供。

4消防设备电源监控系统的安装及施工调试

4.1消防设备电源监控系统的安装

在消防控制室内,消防设备电源状态监控器发出的报警信息和故障信息应与火灾报警信息有明显区别,同时它对消防控制室内的报警控制器、图形显示器装置及其他消防设备的供电电源也要进行监控,故主机要独立运行,不可由其他主机代替。但可与其他主机同装在一个柜体中。

(1)消防设备电源状态监控器的安装

消防设备电源状态监控器的安装设置可以参照《火灾自动报警系统设计规范》(GB50116)对火灾报警控制器的有关规定,安装要牢固,不得倾斜,安装在轻质墙上时,应采取加固措施。引入监控器的电缆或导线,端子板的每个接线端,接线不得超过2根;电缆芯和导线,应留有不小于20CM的余量;导线应绑扎成束;引入线穿线后,在进行管处应封堵;电缆芯线和所配导线的端部,均应表明编号,并与图纸一致,字迹清晰不易退色;控制器的主电源引入线,应直接与消防电源连接,严禁使用电源插头。监控器的接地,应牢固,并有明显标志。

(2)消防设备电源传感器的安装

消防设备电源传感器宜独立安装在传感器箱内,放置在配电箱附近,并预留与配电箱接线端子。当不具备单独安装条件时,传感器亦可安装在配电箱内,但不能对供电主回路产生影响。应尽量保持一定距离,并有明显标志消防设备电源监控传感器的安装。

4.2消防设备电源监控系统的施工调试

消防设备电源监控系统安装完毕之后,将系统通电后,按照《消防设备电源监控系统》(GB28184-2011)分别对传感器和监控设备逐个进行单机通电功能检查,应按现行国家标准的有关要求对监控设备进行监控报警功能、控制输出功能、故障报警功能、自检功能、电源功能检查。其主电源和备用电源,其容量应分别符合现行有关国家标准和使用说明书的要求。在备用电源连续充放电3次后,主电源和备电源应能自动切换。功能正常后,监控系统可进行正常调试,待监控系统在连续运行12h无故障后,填写系统调试表。调试完成后应有详细监控点的报警值参数设置记录,相应监控点的地址及对应安装位置信息记录。

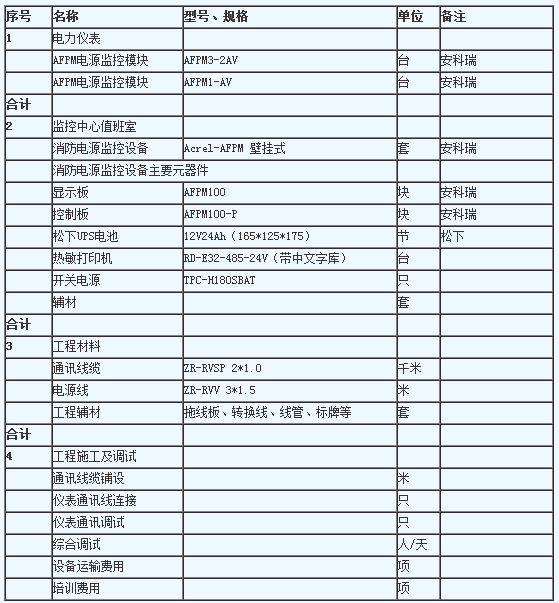

5设备清单
